Гибкие возможности монтажа для каждого проекта
Высокая производительность по подаче воздуха
ЕС-вентилятор с регулировкой скорости обеспечивает эффективный и равномерный поток воздуха 4000 м³/ч с минимальным энергопотреблением во всех конфигурациях.
Четыре конфигурации Plug & Play
Разработано специально для систем VRV и ERA. Доступны варианты с передней решеткой, верхней решеткой, с подсоединением воздуховода, а также подключения с левой/правой стороны.
Простая установка теплообменника DX
Расширительный клапан EKEXVA250 и электронная плата EKEA поставляются в предварительно установленном виде. Z-управление упрощает установку и ввод в эксплуатацию сразу после распаковки.
Совместимость с хладагентами R410A и R32
Возможность работы с системами VRV IV+ (R410A), VRV 5 (R32) и ERA (R32). Плотно прилегающие компоненты обеспечивают быстрое выполнение герметичных соединений в контуре хладагента.
Тихая работа
Уровень звуковой мощности наружного блока составляет всего 74 дБ(А) в сочетании с регулировкой скорости ЕС-вентилятора обеспечивают тихую и бесперебойную работу в помещении.
Высокие уровни комфорта
Технология VRT с широким рабочим диапазоном — отопление от 10°C BS. Контроллер Madoka и Z-управление обеспечивают точное регулирование температуры в помещении.

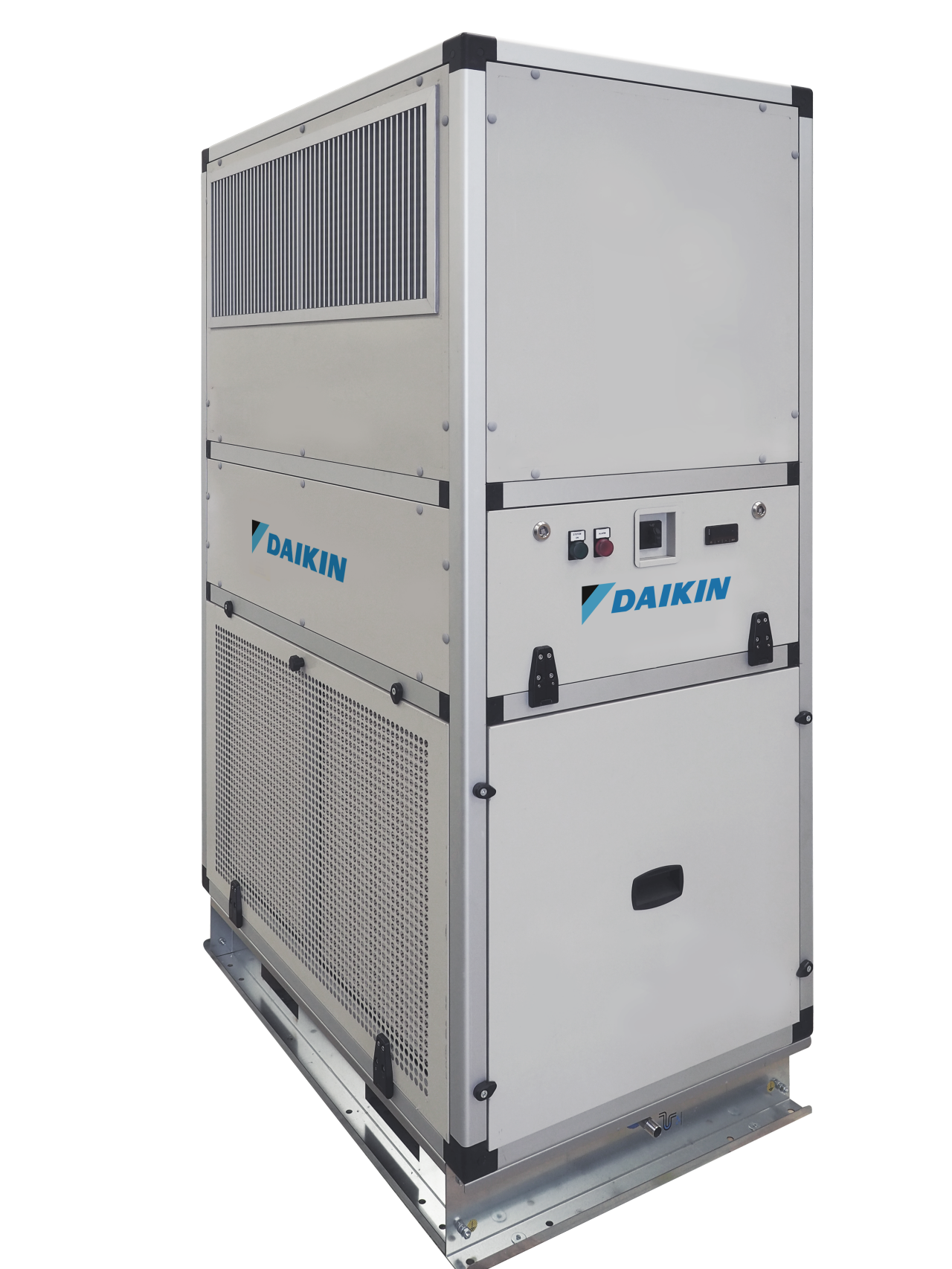

Малая занимаемая площадь
Напольная конструкция (высота 1950 мм) и основание размером 1170 × 750 мм позволяют размещать оборудование там, где нет свободного места под потолком. Таким образом, решение идеально подходит для модернизации помещений с малой высотой потолка.
Высокая эффективность
SEER до 7,30 и SCOP до 4,50 при использовании в паре с наружным блоком ERA. Сертифицированные Eurovent эксплуатационные показатели для обеспечения полной прозрачности.
Простота установки в случае модернизации
Оборудование предназначено для быстрой модернизации в существующих зданиях. Простота демонтажа и перемещения, поддержка сертифицированного Loop by Daikin регенерированного хладагента.
Правильное решение для любого размещения
От розничной торговли до образования — Compact R адаптируется к потребностям в вентиляции различных коммерческих помещений, обеспечивая здоровый и комфортный воздух там, где это наиболее важно.
Офисы
Обеспечьте продуктивность сотрудников за счет стабильного и контролируемого качества воздуха в помещениях открытой планировки и отдельных комнатах.
Учебные заведения
Высококачественная фильтрация и функция вентиляции в зависимости от потребности (DCV) обеспечивают здоровую учебную среду, адаптирующуюся к количеству людей в помещении.
Розничная торговля
Компактные размеры подходят для небольших технических помещений; гибкие конфигурации позволяют справляться с различной нагрузкой.
Гостиницы
Возможность установки внутри помещений или на крыше, а также тихая и эффективная работа делают Compact R идеальным решением для гостиниц и ресторанов.
Три способа направления воздушного потока
Конфигурации воздушного потока
Стандартная передняя решетка
Конфигурация по умолчанию с регулируемой решеткой для приточного воздуха, расположенной спереди. Идеально подходит для открытых пространств, где требуется направленное распределение воздуха.
Стандартная верхняя решетка
Передняя и верхняя панели имеют одинаковый размер и могут быть переставлены на месте, при этом решетка для приточного воздуха может быть перемещена вверх для вертикального распределения.
Выпуск через воздуховод
Размещение верхней панели спереди позволяет направлять воздух по воздуховоду вверх. Максимальное ВСД до 500 Па обеспечивает возможность использования полноценных воздухораспределительных систем с воздуховодами.
Совместимость с тепловыми насосами VRV и ERA.
VRV IV+
- RYYQ10U
- R410A · 10 HP · SEER 6,8 · SCOP 4,3
VRV 5
- RXYSQ10TY1
- R410A · 10 HP · SEER 6,3 · SCOP 4,1
VRV 5 Advanced
- RXYSA10A
- R32 · 10 HP · SEER 6,93 · SCOP 4,42
ERA
- ERA250AYF
- R32 · 10 HP · SEER 7,30 · SCOP 4,50
Обзор технических характеристик внутреннего блока
| Параметр | Значение |
Тип вентилятора | EC (с регулировкой скорости) |
Номинальный воздушный поток (м³/ч) | 4000 |
Номинальное ВСД (Па) | 100 |
Максимальное ВСД (Па) | 500 |
Электропитание | 3-ф+N+PE / 50 Гц / 380 В |
Воздушный фильтр | ePM10 55% (M5) |
Размеры (В × Д × Ш) (мм) | 1950 Ч 1 170 Ч 750 |
Вес (кг) | 330 |
Рабочий диапазон в режиме отопления (°C с.т.) | 10–27 |
Рабочий диапазон в режиме охлаждения (°C с.т.) | 20–35 |
Соединения | Правая сторона / Левая сторона |
Контроллер | BRC1H52W / S / K (продается отдельно) |
